一、裝修垃圾解決方案

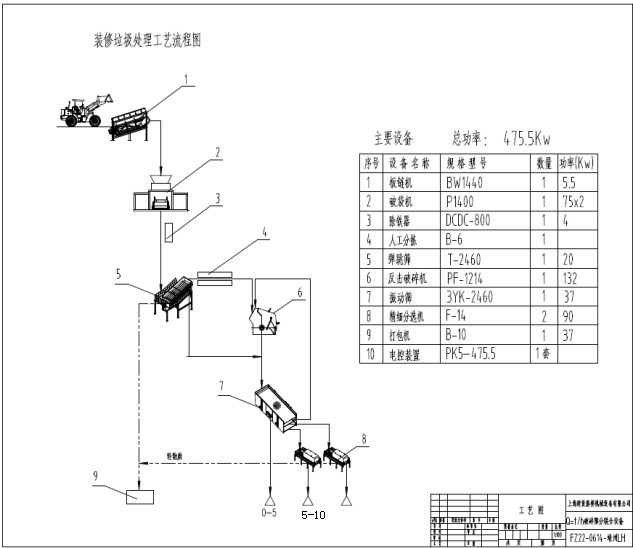

裝修垃圾工藝流程圖
裝修垃圾處理工藝說明
裝修垃圾運到廠區堆放后，通過抓機預分揀，挑出裝修垃圾中的特大件裝修塑料或者木質件，并把其中的大塊鋼筋混凝土運輸至旁邊的建筑垃圾堆場待處理；裝載機將裝修垃圾運到1板鏈喂料機中；喂料機將物料輸送到2破袋整形機中進行破袋和破碎；破袋之后的物料經過3除鐵器后進入5彈跳篩；彈跳篩將物料分為三種，其中的輕物質直接輸送到9打包機打包，粉料則直接進入7振動篩，較大的物料則經過4人工分揀之后進入6反擊破進行破碎；破碎之后的物料經過8精細風選機分別進入0-5mm、5-10mm、10-31.5mm三個再生骨料料倉。
裝修垃圾方案生產線主要破碎、篩分、清理設備清單
|
序號
|
項目部分
|
名稱
|
規格
|
功率
|
單位
|
數量
|
|
1
|
裝修垃圾線
|
板式喂料機
|
BW1440
|
5.5
|
臺套
|
1.0
|
|
2
|
破袋機
|
PD1400
|
150.0
|
臺套
|
1.0
|
|
3
|
除鐵器
|
DCDC800
|
4.0
|
臺套
|
1.0
|
|
4
|
人工分揀臺
|
B800*8M
|
1.0
|
臺套
|
1.0
|
|
5
|
彈跳篩
|
UMT2160
|
11.0
|
臺套
|
1.0
|
|
6
|
反擊破碎機
|
PF1214
|
132.0
|
臺套
|
1.0
|
|
7
|
振動篩
|
3YK2460
|
37.0
|
臺套
|
1.0
|
|
8
|
精細風選機
|
UMFJ14
|
90.0
|
臺套
|
2.0
|
|
9
|
打包機
|
D-10
|
37.0
|
臺套
|
1.0
|
二、裝修垃圾解決方案

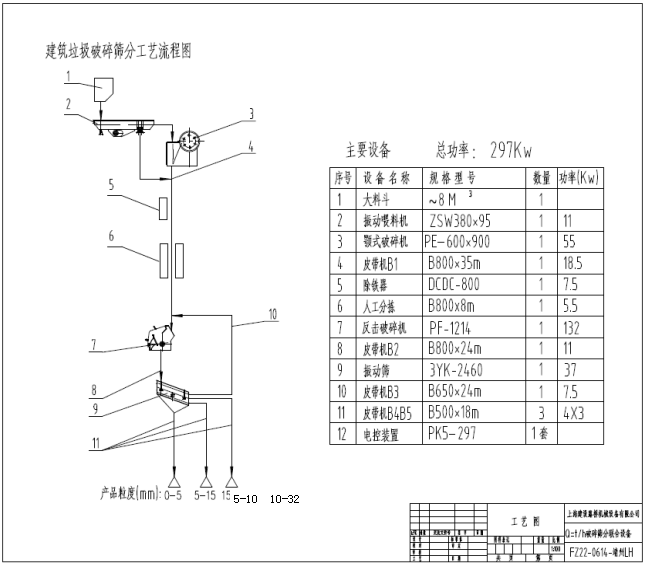

建筑垃圾處工藝流程圖
建筑垃圾處理工藝說明
建筑垃圾運到廠區堆放后，通過抓機預分揀，裝載機將裝修垃圾運到1大料斗中；通過2振動喂料機將物料輸送到3顎式破碎機進行粗破；粗破之后的物料和喂料機過濾的粉料一起經過5除鐵器除鐵和6人工分揀之后，進入7反擊破進行二次破碎；二次破碎之后的物料進入9振動篩，振動篩將0-5mm,5-10mm，10-31.5mm的物料篩出后分別進入料倉；大于31.5mm的物料返回到反擊破中形成閉環。
建筑垃圾方案生產線主要破碎、篩分、清理設備清單（裝修線475.5KW，建筑線297KW）
|
序號
|
項目部分
|
名稱
|
規格
|
功率
|
單位
|
數量
|
|
1
|
建筑垃圾線
|
振動喂料機
|
ZSW380*95
|
11.0
|
臺套
|
1.0
|
|
2
|
顎式破碎機
|
PE600*900
|
55.0
|
臺套
|
1.0
|
|
|
反擊破碎機
|
PF1214
|
132.0
|
臺套
|
1.0
|
|
3
|
振動篩
|
3YK2460
|
37.0
|
臺套
|
1.0
|
|
4
|
除鐵器
|
DCDC-800
|
4.0
|
臺套
|
1.0
|
|
5
|
人工分揀臺
|
B800*8M
|
5.5
|
臺套
|
1.0
|
|
6
|
皮帶機B1
|
B800*35M
|
18.5
|
臺套
|
1.0
|
|
7
|
皮帶機B2
|
B800*24M
|
11.0
|
臺套
|
1.0
|
|
8
|
皮帶機B3
|
B650*24M
|
7.5
|
臺套
|
1.0
|
|
9
|
皮帶機B4B5
|
B500*18M
|
12.0
|
臺套
|
3.0
|

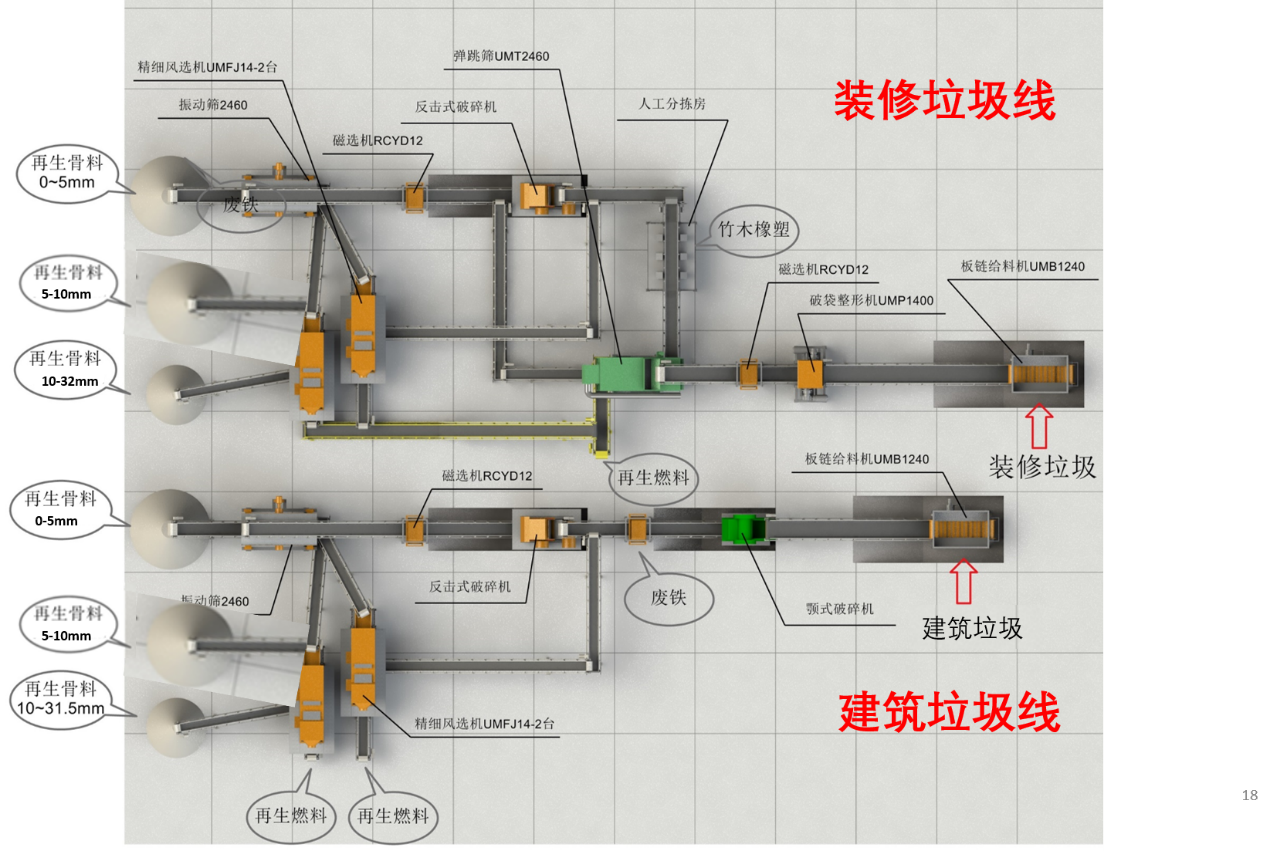

三、解決方案整體布局示意圖
